750F 車検整備画像。

先週、車検から戻って来た750Fの整備画像を頂いたのでご紹介します。

車検整備は全てショップにお任せです。

僕からお願いしたのはFフォークのオイル漏れとキャブのオーバーホールをお願いしました。

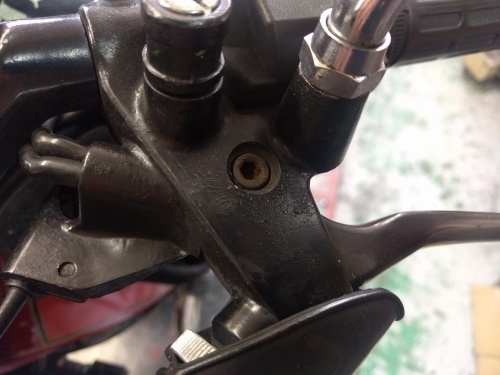

まず指摘されたのがクラッチレバーのピボットボルトが標準とは違うキャップスクリューが付いていた様です。

レバーを握ると一緒に回っている様でしたので純正に交換となりました。

僕はこのボルトが純正でない事は気が付きませんでした・・・

カワサキ系で有名なスペシャルショップ出身のオーナーですが、こんな所に気が付くとは流石です・・

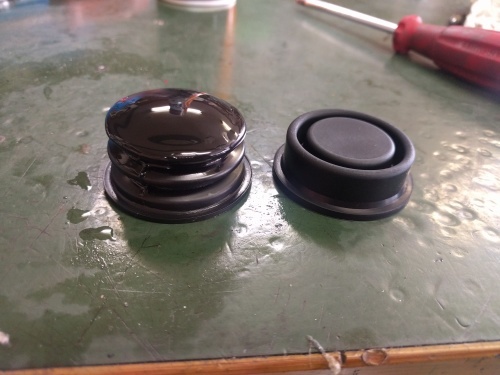

こちらはブレーキのマスターシリンダータンクのダイヤフラム。

左が付いていた物で伸び伸び状態です・・

右が正常なダイヤフラム。

これ一つの交換でブレーキのリリース状態でのタッチが変わるそうです。

フロントフォークは分解、OH。

スライドメタルも交換して頂きました。

そしてエンジン不調の原因と思われるキャブレターのオーバーホールです。

とにかくエンジンが掛からない…上が吹けない…カブってバックファイヤー状態と、もう原因はキャブしかないやろ?と・・

外されたキャブですが、とにかく汚れていた様です・・

パイロットスクリューについてはOリングが千切れて無い状態


千切れていたOリングが奥から発掘されました・・・

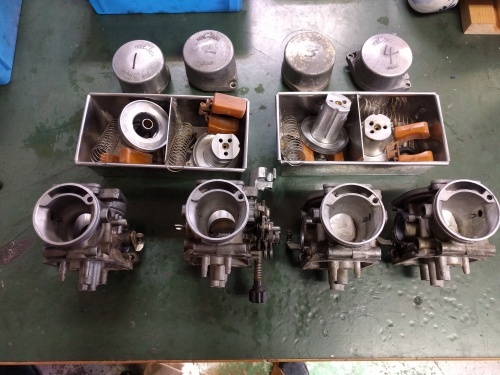

キャブをバラバラに分解、点検。

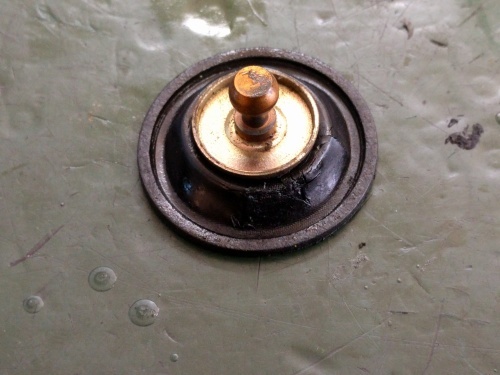

エアーカットバルブのダイヤフラムも2ヶ所破れていた様です。

パーツをさらに分解していき、全て清掃。

交換するパーツは新品に交換。

ゴム類も全て新品に交換。

きっちりと整列させて組む為に定番を使い、キャブを組むとの事でした。

そうして、ようやく完成。

キャブの同調調整後テストラン→調整→テストラン→調整を繰り返して、ようやく気持ち良く吹ける様になったそうです。

今回その他で気になる所としてチェーンの交換の必要性、前後ブレーキのOHの必要性のアドバイスを頂きました。

しかし、以前所有のFCもキャリパー固着のOHは自身で経験がありますので、これらは後日自分で行う事にしました。

自分で手を入れるのも旧車の楽しみの一つです。

という訳で、今回は4輪並みの車検代となりましたがプロにお願いして良かったです。

キャブのOHは自分でやるには自信がありませんからね・・・

とにかく絶好調になったCBFはご機嫌です!

とりあえず、今日はチェーンを交換してみました。

カスタムしている訳ではないので、派手なチェーンではなく大人しいシールチェーンを選びました。

さて、確かにリアブレーキの引きずりはちょっと気になるのでキャリパーのOHパーツでも注文しましょうかね。

では!
